1、工作原理和結構

1.1 工作原理

氣體智能渦輪流量計由下圖可見，當被測流體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，葉輪的轉動周期地改變磁電轉換器的磁阻值。檢測線圈中磁通隨之發生周期性變化，產生周期性的感應電勢，即電脈衝信號，經放大器放大後，送至顯示儀表顯示。

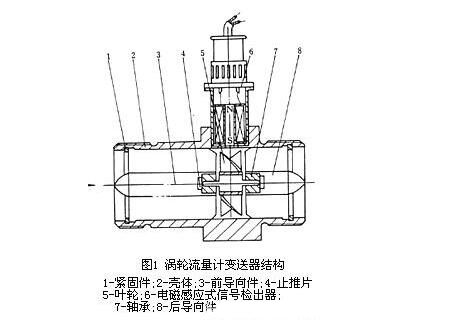

渦輪流量計變送器結構圖

1.2 組成結構

1 表體

2 計量的機械部分及渦輪的葉輪

3 入口整流部分

4 能夠把壓力容器外部的葉輪轉動通過機械驅動和磁偶合部分（傳動進來）。

5 能夠紀錄被測量的體積量的機械計數器。

6 高頻接近式傳感器—葉輪/參比輪

7 給渦輪葉輪轉動軸潤滑的潤滑油係統

2、操作規程

2.1 數據的查詢

1 查詢工況流量和標況流量：

蜜桃视频传媒入口在顯示屏上有五個按鈕，即上、下、左（有返回的功能）、右、選擇五個按鈕。一般情況下顯示屏處於睡眠狀態，當蜜桃视频成人要查詢流量數據時，按顯示屏上的任意按鈕，顯示屏恢複正常工作狀態，顯示如下圖的狀態：可以查看兩個數據，一個是為轉換前的總流量（Unconverted Index）（即蜜桃视频成人所說的工況下的總流量），另一個就是轉換後的總流量（Converted Index）（即蜜桃视频成人所說的標況總流量）。

運用左右移動按鈕將光標移至DATA上，出現下圖狀態，然後用上下按鈕將光標移至Daily log 點擊OK，選擇相應的日期，其中CV對應的值即為當天的用氣量。

3 表盤底數查詢

蜜桃视频传媒入口在流量傳感器的上方，有個帶有蓋子的刻度盤，上麵的刻度就是蜜桃视频成人所要查詢的表盤底數。

3、渦輪流量計操作規程

1 投表操作步驟：

1 打開旁路截止閥；

2 打開流量計上遊截止閥；

3 緩慢打開流量計下遊截止閥；

4 緩慢關閉旁路截止閥。

2 停表操作步驟：

1 打開旁路截止閥；

2 關閉流量計下遊截止閥；

3 關閉流量計上遊截止閥。

3 新安裝或修理後的管路必須進行吹掃。吹掃計量管路時，必須拆下流量計，用相應短節代替流量計進行吹掃。

4 流量計管路投產時，應緩慢升壓，逐步增加流速。停產時，應緩慢降壓。

4、規範要求及特性

1 安裝要求

1 一般要求水平安裝，避免垂直安裝。

2 蜜桃视频传媒入口推薦上遊至少10D，當有整流器時，整流器出口到渦輪流量計入口端麵至少為5D的直管段（分別從流量計的上、下遊端麵算起）。其內徑與流量計公稱內徑DN之差，一般應不超過DN的±1%，並不超過5mm。

3 用於靜壓補償的取壓孔應位於蜜桃视频传媒入口葉片相對應的位置處。如有多個靜壓取壓孔，在氣體密度為1.2kg/m3的*大流速下，其不同取壓孔的靜壓差應小於100Pa。靜壓取壓孔一般在流量計本體上，由製造廠商確定，其直徑一般在3mm—12mm。

4 測溫元件的位置，測溫元件應安裝在流量計下遊，在葉輪下遊的5D內，盡可能靠近流量計放空管的位置。

5 放空管應放在蜜桃视频传媒入口的下遊，且放空閥的口徑應小於流量計口徑的1/6。

2 渦輪流量計特性

1 準確度高，普通流量計的準確度為±1%～±1.5%，特殊專用型為±0.5%～±0.2%。

2 重複性好，短期重複性可達0.05%～0.2%，正是由於具有良好的重複性，如經常校準或在線校準可得*高的精確度，在貿易結算中是優先選用的流量計。

3 輸出脈衝頻率信號，適於總量計量及與計算機連接，無零點漂移，抗幹擾能力強。

4 可獲得很高的頻率信號（3-4kHz），信號分辨力強。

5 量程比寬，中大口徑可達40：1至10：1，小口徑為6：1或5：1。

6 結構緊湊輕巧，安裝維護方便，流通能力大。

7 適用高壓測量，儀表表體上不必開孔，易製成高壓型儀表。

8 難以長期保持校準特性，需要定期檢定。對於貿易儲運和高準確度測量的要求，*好對流量計進行在線實流檢定以保持其特性。

9 氣體密度對儀表特性有較大影響。氣體流量計易受密度影響，由於密度與溫度、壓力關係密切，在現場溫度、壓力波動是難免的，要根據它們對準確度影響的程度采取補償措施，才能保持較高的計量準確度

10 流量計受來流流速分布畸變和旋轉流的影響較大，傳感器上下遊側需設置較長的直管段，如安裝空間有限製，可加裝流動調整器（整流器）以縮短直管段長度。

11 不適於脈動流和混相流的測量。

12對被測氣體的清潔度要求較高，若氣質較髒，可安裝過濾器，但亦帶來壓損增大、維護量增加等副作用。

5、渦輪流量計故障處理

1 蜜桃视频传媒入口計算不準，查看流量是否在渦輪流量計的要求範圍內，若不在，適當增大或減小流量。

2 蜜桃视频传媒入口的運行過程中有異響，用渦輪流量計注油泵適當注入潤滑油。
